Комплект для обогрева внутри трубы с питьевой водой xLayder Pipe EHL16-2CT-4, 16 Вт/4 м в Новосибирске

Секция для внутреннего обогрева труб xLayder Pipe.

В нашей стране много регионов, в которых температура окружающей среды зимой достигает отметки -30 °С и более. При таких температурах велика вероятность замерзания трубопроводов. Обычное утепление труб часто не спасает их от образования ледяных пробок, закупоривания и разрыва. Чтобы вода не замерзала, необходимо ее обогревать, при этом установить греющий кабель снаружи трубопровода не всегда возможно. Секции xLayder Pipe предназначены для установки внутри трубопроводов, в том числе в уже готовых смонтированных системах водоснабжения. Секции xLayder Pipe позволяют поддерживать в трубах необходимую температуру для предотвращения образования ледяных пробок и защиты всей системы водоснабжения.

Готовые нагревательные секции для обогрева труб xLayder Pipe рекомендованы для внутреннего обогрева трубопроводов с питьевой водой, а также для водопроводных и канализационных труб. Для ввода в трубу нагревательная секция оборудована специальной герметичной муфтой, с наружной резьбой 1/2’’ (переходная футорка на 3/4’’ в комплекте). Кабель обладает достаточной жесткостью, которая упрощает прокладку внутри трубы.

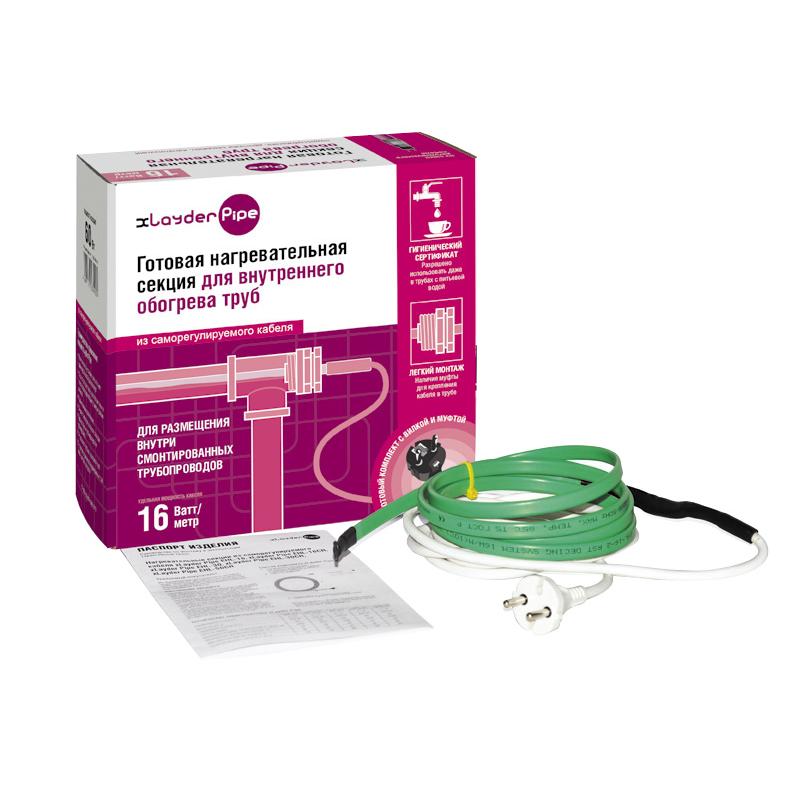

Состав комплекта xLayder Pipe внутрь трубы

• Нагревательная секция, состоящая из саморегулируемого кабеля EHL16-2CT, муфты для ввода нагревательного кабеля внутрь трубы, силового кабеля длиной 3 м и вилки.

• Паспорт изделия с рекомендациями по подбору и монтажу.

Состав муфты, предустановленной на нагревательной секции xLayder Pipe

1. Сальниковый узел с внешней резьбой 1/2”;

2. Втулка уплотнителя с внешней резьбой 1/2”;

3. Латунные шайбы (2 шт.);

4. Уплотнитель;

5. Футорка переходная с 1/2” на 3/4”.

Пример монтажа секции в уже смонтированную трубу

Монтаж греющего кабеля внутри трубы проводится при температуре не ниже 5 °С.

Во избежание механических повреждений нагревательной секции монтаж необходимо осуществлять на очищенную поверхность: без острых углов и кромок, очищенную от грязи и ржавчины, капель от сварки, брызг цемента или других веществ, которые могли бы повредить нагревательную секцию. Нагревательная секция не должна подвергаться механическим нагрузкам, растяжению и скручиванию в продольной плоскости в процессе монтажа и эксплуатации. При монтаже и эксплуатации нагревательной секции кабель не должен изгибаться на радиус меньший, чем указан в технических характеристиках настоящего документа или паспорта изделия.

Ввод кабеля в трубу производится через резьбовой тройник 90° или 45° (см. схему 1, 2 или 3). Ниже приведены схемы предустановленной муфты и три варианта ввода кабеля в трубу, исключающие его повреждение при монтаже.

Последовательность монтажа нагревательной секции в трубу

• Установите на трубу тройник соответствующего размера.

• Сальниковый узел (1) имеет наружнюю резьбу 1/2”. При необходимости смонтировать нагревательную секцию в тройник диаметром 3/4” следует использовать футорку (5) с 1/2” на 3/4” (входит в комплект). В случае монтажа на трубы большего диаметра, футорка необходимого размера приобретается отдельно.

• Перед установкой кабеля в трубу раскрутите муфту на составляющие (схема 1), чтобы муфта свободно двигалась по кабелю.

• Установите на тройник сальниковый узел (1) (для труб диаметром 1/2’’) или сначала футорку (5), а затем сальниковый узел (для труб диаметром 3/4’’ и более).

• Аккуратно заведите греющий кабель в трубу, чтобы резьба не повредила покрытие греющего кабеля. При необходимости резьбу можно прикрыть скотчем.

• Соберите сальниковый узел, затянув втулку уплотнителя (2) так, чтобы почувствовать сопротивление при затяжке. Подайте воду в систему для проверки герметичности соединений. И в случае необходимости подтяните втулку уплотнителя.

• Включите и протестируйте систему.
